移動式液壓布料機作為混凝土泵送的終端機器設備,是將泵送來的混凝土運用管道送至要澆筑構件的模板內。液壓布料機運用時無需固定,可按照施工工地靈便放置。移動式布料機設計構思科學合理,構造穩定,重量較輕可整個設備吊裝運輸。回轉臂架式布料構造,整個設備操作簡便、旋轉靈便,具有節能實用。
布料機的構造型式:行走部分、主體部分、皮帶機輸送系統、起吊部分、電氣系統和控制室。
移動式液壓布料機整個設備外觀設計
(長)54300mm×(寬)8370mm×(高)20990mm,整個設備質量:約38000kg,工作高度為11。352m,是大型的混凝土澆筑作業機械。行走系統運用安裝在管身段兩邊基本面上的軌道,軌距為27006mm,輪距為7515mm?；镜孛婧粚?shí)并換填級配碎石料再壓實,按600mm間距將枕木放置平穩并與鋼軌固定為一體,規定兩軌平行并保持在吋一水平面上。
布料機的寬距為30m,送料傳動帶寬度為800mm,生產量為50m3/h。

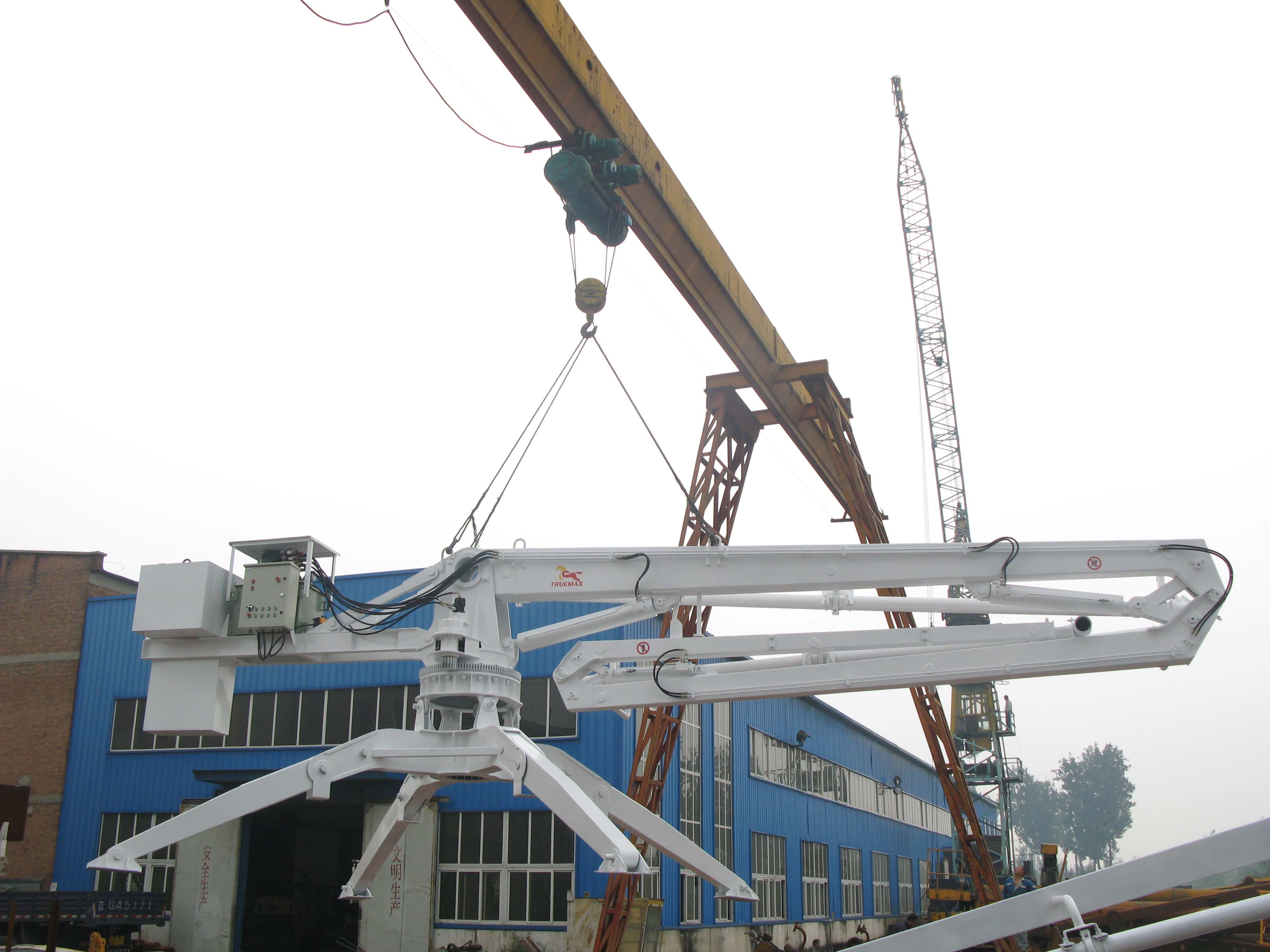

移動式液壓布料機
(1)運用布料機的行走系統解決布料機在沿管身段軸線方位的移動,該行走系統運用安裝在行走架上的主動輪和從動輪,推動依靠行走架上安裝的行走電機,布料機行走在管身段兩邊安裝的軌道上;
(2)混凝土由攪拌運輸車運輸至管身段上端開挖邊坡開口線外側的卸料平臺,卸入布料機端頭的盛料斗,再運用皮帶機系統輸送混凝土料至澆筑倉號的上端,由人工手動操作分配器,運用皮帶機上的控制擋板將混凝土經各料槽和溜筒輸送到部位;
(3)布料機除去用以輸送混凝土進倉外,還能夠運用安裝在布料機機架上的電動葫蘆進行安裝拆除、鋼筋、鋼管等材料的吊裝和轉運等。
